當我們需要對110kv電纜做耐壓試驗時候，我們往往便會選擇使用串聯諧振交流耐壓檢測裝置來進行耐壓試驗，那么我們做這個耐壓試驗時需要具備哪些標準呢？本文將給為大家一些解答。
由于電力電纜容量和體積的問題，目前對高壓電纜的交流耐壓試驗還沒有相應的標準。根據國際電力會議提出的試驗標準，建議在做電纜耐壓試驗過程中，采用工頻和近似工頻(30-300hz)的交流耐壓試驗方法。
在IEC60840標準中，除了原有的DC試驗標準外，還在45 ~ 150 kV敷設后的電纜試驗標準中增加了1.7U05分鐘或1U024小時的交流耐壓試驗標準。但在220 kV級的IEC62067CD草案中，去除掉了電纜鋪設后試驗中DC試驗的標準，只要求交流試驗為20 ~ 300 Hz，1.4 u060分鐘。
電纜交流耐壓試驗設計標準《電力系統設備預防性試驗技術規范》是南方國家電網有限責任公司于2004年頒布的，有關于聚乙烯(XLPE)電纜主絕緣耐壓試驗研究項目中規定的一個標準，試驗頻率可推薦為20-300Hz，35kv 及以下的電纜試驗電壓一般采用為1.6倍的相電壓進行，110kV 電纜試驗和相電壓為1.36倍，220kV 及以上數據電纜的相電壓為1.12倍。

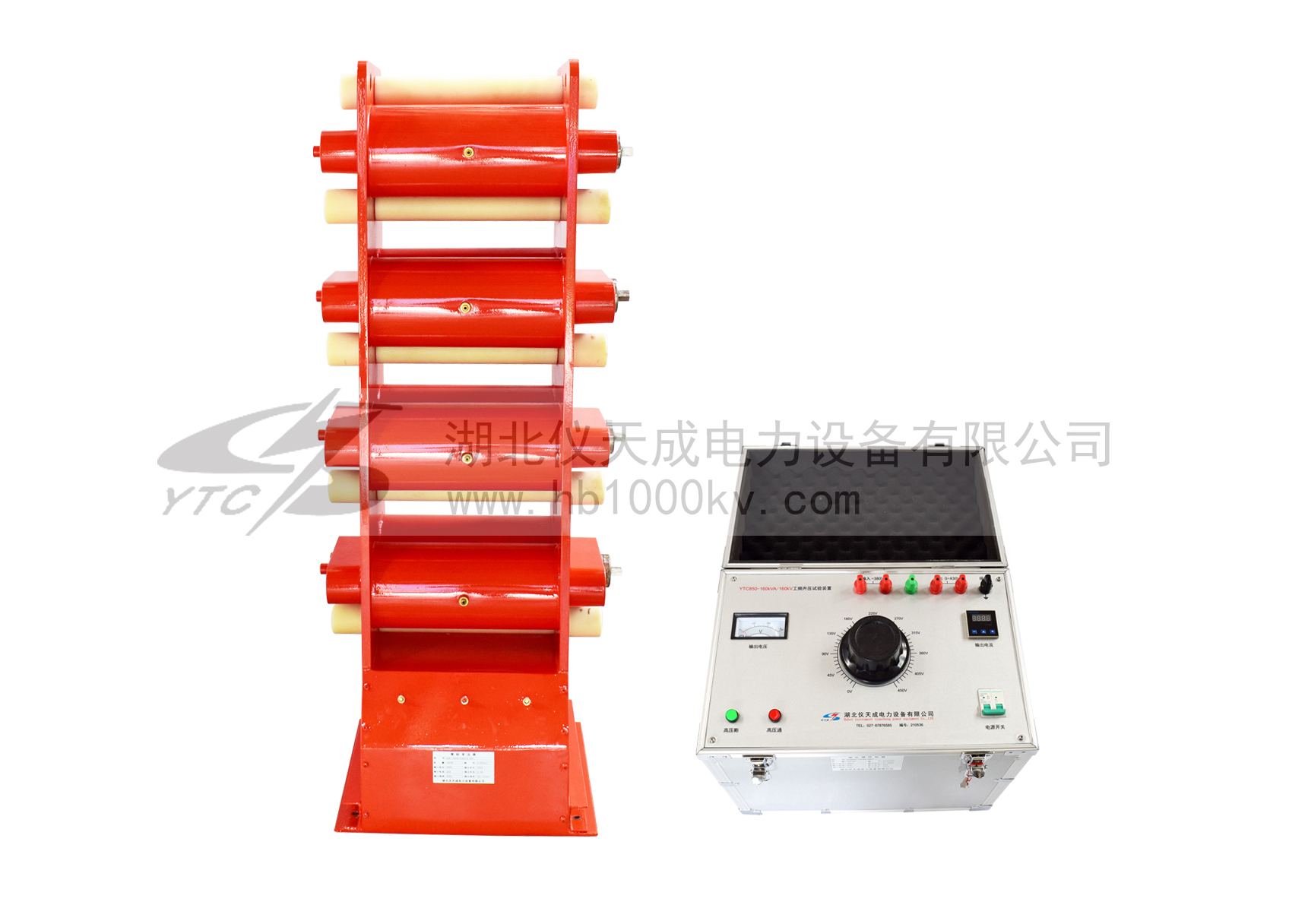

在做電纜交流耐壓試驗時，對于110KV電纜耐壓試驗，上述是一些基本的標準，串聯諧振交流耐壓裝置是可以很好滿足試驗標準的。
